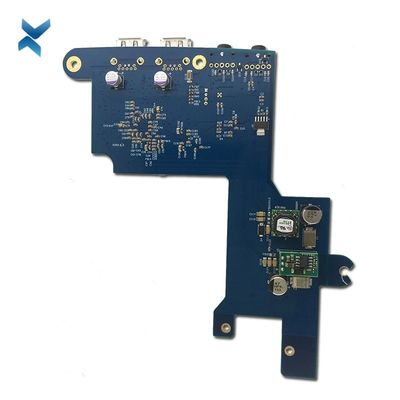

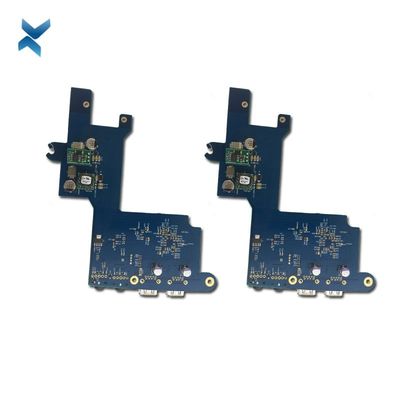

Vật liệu lắp ráp bảng mạch PCBA tùy chỉnh FR4 với chứng nhận Rohs

Nguồn gốc Thâm Quyến
Hàng hiệu YScircuit
Chứng nhận ISO9001,UL,REACH, RoHS
Số mô hình YS-PCBA-0004
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán 0.04-5$/piece
chi tiết đóng gói Bông xốp + thùng carton + dây đeo
Thời gian giao hàng 2-8 ngày
Điều khoản thanh toán T/T,PayPal, Alibaba thanh toán
Khả năng cung cấp 251.000 mét vuông/năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nguyên liệu FR4 Kích thước Theo yêu cầu của khách hàng
Quá trình Ngâm vàng/sliver/lắp ráp hoàn thiện bề mặt HASL/HASL-LF/ENIG/OSP
vật liệu cơ bản FR-4 độ dày đồng 0,5OZ-6OZ
Min. tối thiểu line spacing khoảng cách dòng 0,1mm độ dày của bảng 0,4-2,4mm
Điểm nổi bật

Lắp ráp bảng mạch PCBA tùy chỉnh

,

lắp ráp bảng mạch PCBA FR4

,

bảng mạch tùy chỉnh Rohs

Để lại lời nhắn
Mô tả sản phẩm

Pcba Sản xuất bảng Pcb Bảng mạch in tùy chỉnh Thâm Quyến với Rohs

Khái niệm cơ bản về thiết kế PCB
Quy trình PCBA luôn bắt đầu với đơn vị cơ bản nhất của PCB: phần đế, bao gồm nhiều lớp và mỗi lớp đóng một vai trò quan trọng trong chức năng của PCB cuối cùng.Các lớp xen kẽ này bao gồm:
• Chất nền: Đây là vật liệu cơ bản của PCB.Nó mang lại cho PCB độ cứng của nó.
• Đồng: Một lớp mỏng lá đồng dẫn điện được thêm vào mỗi mặt chức năng của PCB — ở một mặt nếu đó là PCB một mặt và ở cả hai mặt nếu đó là PCB hai mặt.Đây là lớp dấu vết đồng.
• Mặt nạ hàn: Trên cùng của lớp đồng là mặt nạ hàn, giúp mỗi PCB có màu xanh đặc trưng.Nó cách ly các dấu vết đồng không vô tình tiếp xúc với các vật liệu dẫn điện khác, có thể dẫn đến đoản mạch.Nói cách khác, chất hàn giữ mọi thứ ở đúng vị trí của nó.Các lỗ trên mặt nạ hàn là nơi hàn được áp dụng để gắn các thành phần vào bảng.Mặt nạ hàn là một bước quan trọng để quá trình sản xuất PCBA diễn ra suôn sẻ vì nó ngăn chặn quá trình hàn diễn ra trên các bộ phận không mong muốn mà tránh bị đoản mạch.
• Màn hình lụa: Màn hình lụa màu trắng là lớp cuối cùng trên bảng mạch PCB.Lớp này thêm nhãn vào PCB dưới dạng ký tự và ký hiệu.Điều này giúp chỉ ra chức năng của từng thành phần trên bảng.

SMT PCBA

Công nghệ gắn trên bề mặt cho phép chúng tôi thu gọn các thiết kế và sử dụng không gian PCB hiệu quả hơn.Các mạch xử lý nguồn vẫn cần các thành phần lớn hơn nhưng mạch tín hiệu có thể bị thu hẹp nghiêm trọng trong một thiết kế tốt.

Dây chuyền SMT của chúng tôi bao gồm hai máy lấy và đặt, một máy in dán MPM và một lò nung nóng chảy lại panasert với khả năng tải hàng nghìn bộ phận mỗi ca 8 giờ.



Thông qua lỗ PCBA

Các bộ phận xuyên lỗ có dạng xuyên tâm, hướng trục và nhiều dây dẫn trong nhiều cấu hình.Trước khi công nghệ gắn bề mặt trở nên phổ biến vào những năm 1980, xuyên lỗ (thường được đánh vần là xuyên lỗ) là phương pháp chính để lắp ráp PCB trong vài thập kỷ.Thông thường được tải khối lượng lớn và hàn sóng, chúng tôi hàn tay qua các thành phần lỗ khi cần thiết.

Mặc dù thường được coi là hình thức hàn đơn giản nhất, hàn xuyên lỗ được thực hiện tốt nhất bởi nhân viên có tay nghề và được đào tạo phù hợp.

sóng hàn

Máy hàn sóng của chúng tôi khá chuẩn.PCB đi vào chất mang đặc biệt và đi qua băng tải qua thiết bị trợ dung để làm nóng sơ bộ và cuối cùng đi vào sóng.Chúng tôi sử dụng chất trợ dung không ăn mòn nếu có thể và máy hàn sóng thường có chất hàn 63/37 khá chuẩn trong đó.Chúng tôi cung cấp dịch vụ làm sạch PCB, cho lớp phủ phù hợp hoặc quy trình tương tự, nhưng nếu sử dụng chất trợ dung ăn mòn thì PCB vẫn phải được làm sạch.

Cân nhắc sốc nhiệt, tản nhiệt (mặt đất thực tế và lớn với các kết nối trực tiếp), độ nhạy nhiệt của một số bộ phận và các chất gây ô nhiễm tiềm ẩn là rất quan trọng trong quá trình hàn sóng

hàn thủ công

Một số bộ phận hoặc hoàn cảnh yêu cầu đặt thủ công và hàn các bộ phận.Một bộ phận có thể có các yêu cầu về cấu hình nhiệt ngăn không cho nó hàn sóng.PCB với tải trọng SMT hai mặt, nơi keo không được chấp nhận, thường có rất ít bộ phận xuyên lỗ nhưng chúng sẽ phải được đặt và hàn thủ công trong hầu hết các trường hợp.

Một số (mặc dù không nhiều) bộ phận SMT không thể chịu được cấu hình nhiệt tối thiểu cần thiết trong lò nung nóng chảy lại đối với phần còn lại của PCB được đề cập.

Tổng quan về khả năng sản xuất PCB của YScircuit HDI
Tính năng khả năng
Đếm lớp 4-60L
Công nghệ HDI PCB có sẵn 1+N+1
2+N+2
3+N+3
4+N+4
5+N+5
lớp bất kỳ
độ dày 0,3mm-6mm
Chiều rộng và khoảng cách dòng tối thiểu 0,05mm/0,05mm(2 triệu/2 triệu)
SÂN BGA 0,35mm
Kích thước khoan laser tối thiểu 0,075mm(3nil)
Kích thước khoan cơ học tối thiểu 0,15mm (6 triệu)
Tỷ lệ khung hình cho lỗ laser 0,9:1
Tỷ lệ khung hình cho thông qua lỗ 16:1
Bề mặt hoàn thiện HASL, HASL không chì, ENIG, Thiếc ngâm, OSP, Bạc ngâm, Ngón tay vàng, Vàng cứng mạ điện, OSP chọn lọc, ENEPIG.v.v.
Thông qua tùy chọn điền Qua được mạ và lấp đầy bằng epoxy dẫn điện hoặc không dẫn điện sau đó được phủ và mạ trên
Đồng đầy, bạc đầy
Laser thông qua đóng cửa mạ đồng
Sự đăng ký ±4 triệu
Mặt nạ Hàn Xanh lá cây, đỏ, vàng, xanh dương, trắng, đen, tím, đen mờ, xanh mờ.v.v.
