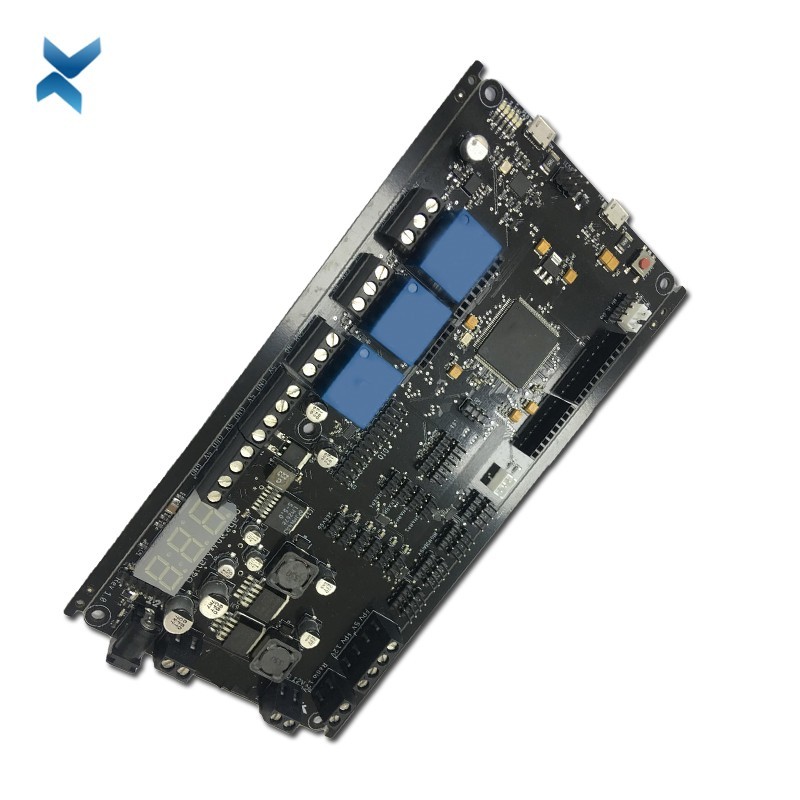

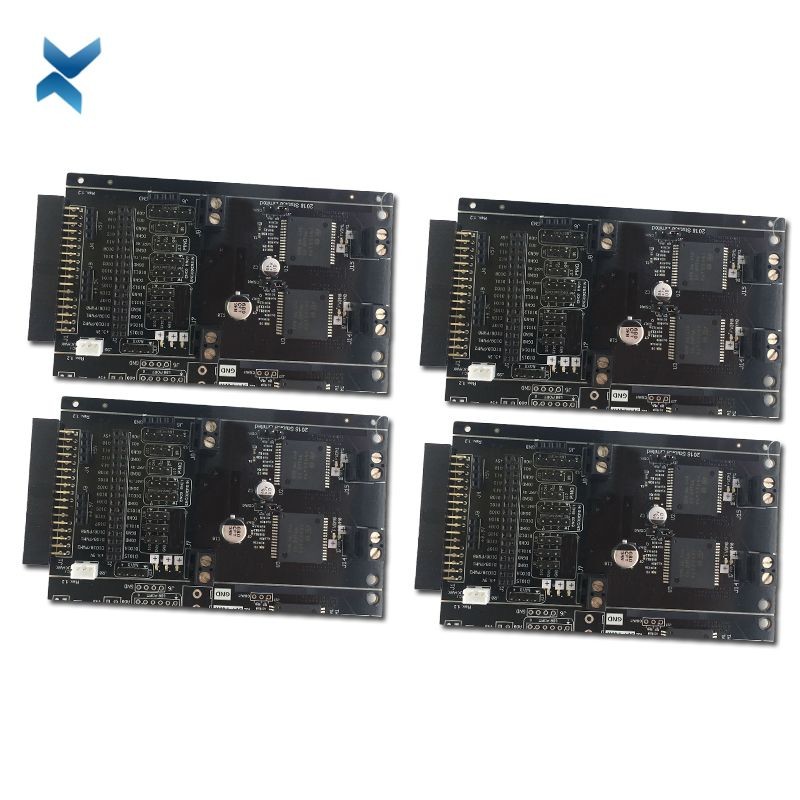

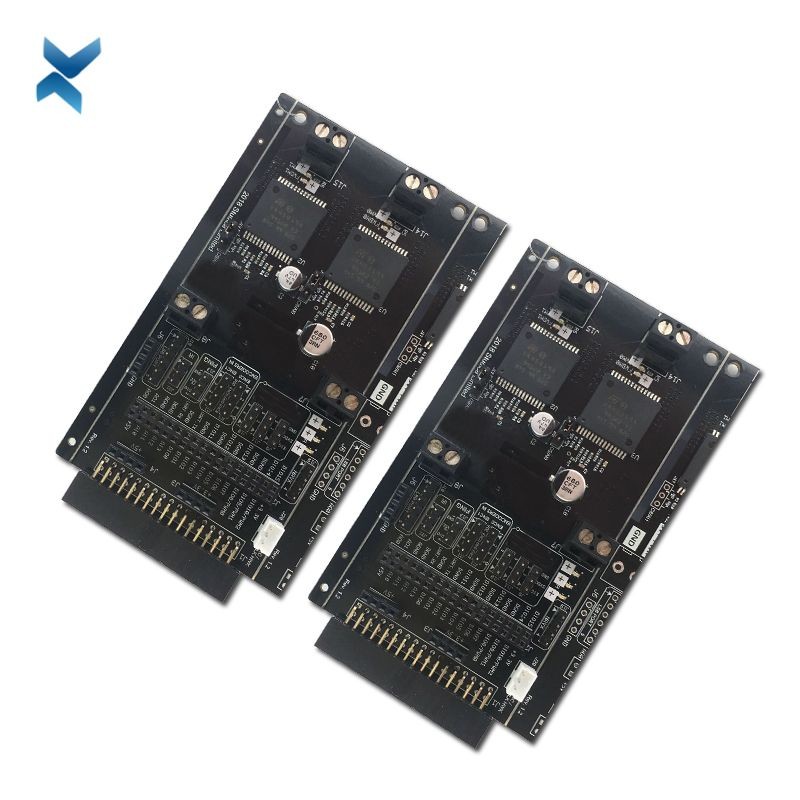

Bảng mạch đa lớp PCBA PCB hội cho bảng điện tử

Nhà máy PCB Bảng mạch in PCBA Đa lớp tùy chỉnh Tất cả PCB Bán thiết kế và sản xuất lắp ráp

Phần 1: PCBA là gì?
Lắp ráp bảng mạch in là một thuật ngữ dùng để chỉ các bảng mạch được lắp ráp bằng các linh kiện điện tử như tụ điện, điện trở và IC (Mạch tích hợp).PCBA có thể là bán thành phẩm của bất kỳ thứ gì, từ đèn LED đến xe tải điện tử.Sự tích hợp của PCBA là hệ thống của một sản phẩm điện phức tạp.Khi PCBA được lắp đặt với vỏ bọc, chúng trở thành sản phẩm đóng hộp hoặc sản phẩm cuối cùng.

Để đảm bảo rằng kết nối hoạt động bình thường, các vật liệu được hàn hoặc lắp vào một bảng mạch trống và được kiểm tra để kiểm tra hiệu suất của chúng.

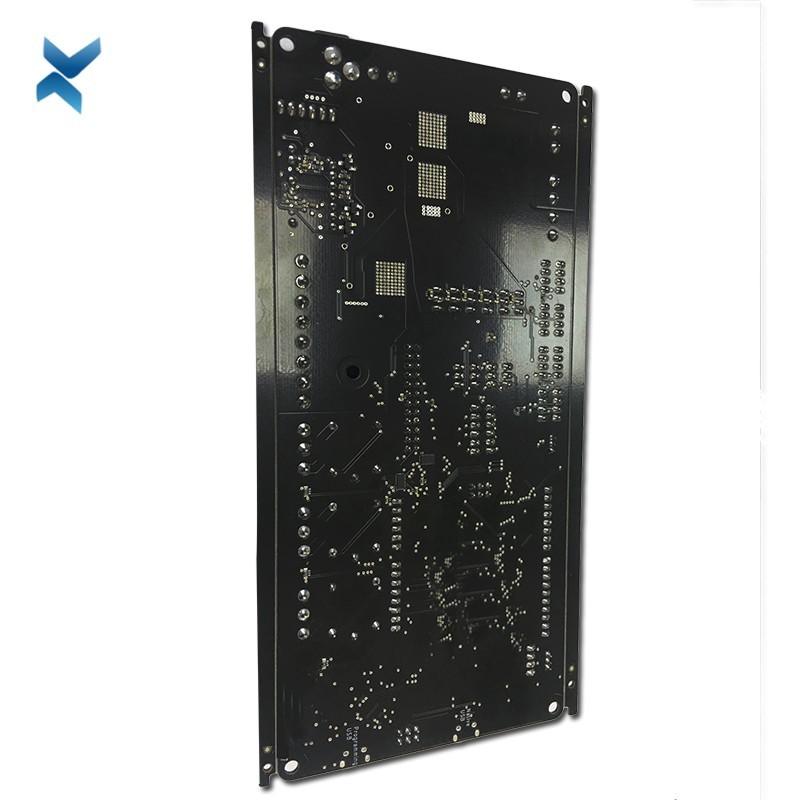

PCB trần bao gồm một tấm được tạo bởi vật liệu cách điện, lá đồng và lớp phủ để bảo vệ đồng khỏi bị ăn mòn.Trong khi PCBA được gắn với tất cả các linh kiện điện tử đã lắp ráp.
Ngày nay, hầu hết tất cả các thành phần đều có thể được gắn trên bề mặt bảng mạch.Công nghệ xuyên lỗ vẫn được sử dụng nhưng ngày càng ít đi trong lắp ráp PCB.
Phần 2: Cách nhận PCBA tùy chỉnh
Trong phần này, chúng ta sẽ xem cách tạo một PCBA tùy chỉnh.
Bước 1.Bước đầu tiên trong việc thiết kế PCB tùy chỉnh là tạo chế độ xem sơ đồ.
Thành phần cần thiết được đặt trên khung vẽ và các chân của chúng được kết nối với các đường biểu thị các kết nối điện.Các thành phần thường được lấy từ thư viện thành phần là một phần của phần mềm thiết kế.
Có thể có nhiều biến thể của cùng một thành phần tùy thuộc vào loại gói được sử dụng, ví dụ: gói nội tuyến kép hoặc chip gắn trên bề mặt.Các gói có vẻ giống nhau trong chế độ xem sơ đồ nhưng rất khác nhau trong chế độ xem bố cục nơi bo mạch thực sự được thiết kế.
Ngoài các thành phần và kết nối điện của chúng, nguồn điện và tín hiệu mặt đất cũng cần thiết.Ngoài ra, các đầu nối phải được đặt trên PCB để tạo chỗ cho nguồn điện và mặt đất.Bảng cũng được yêu cầu kết nối với các thiết bị bên ngoài như chiết áp và đèn LED, v.v.
